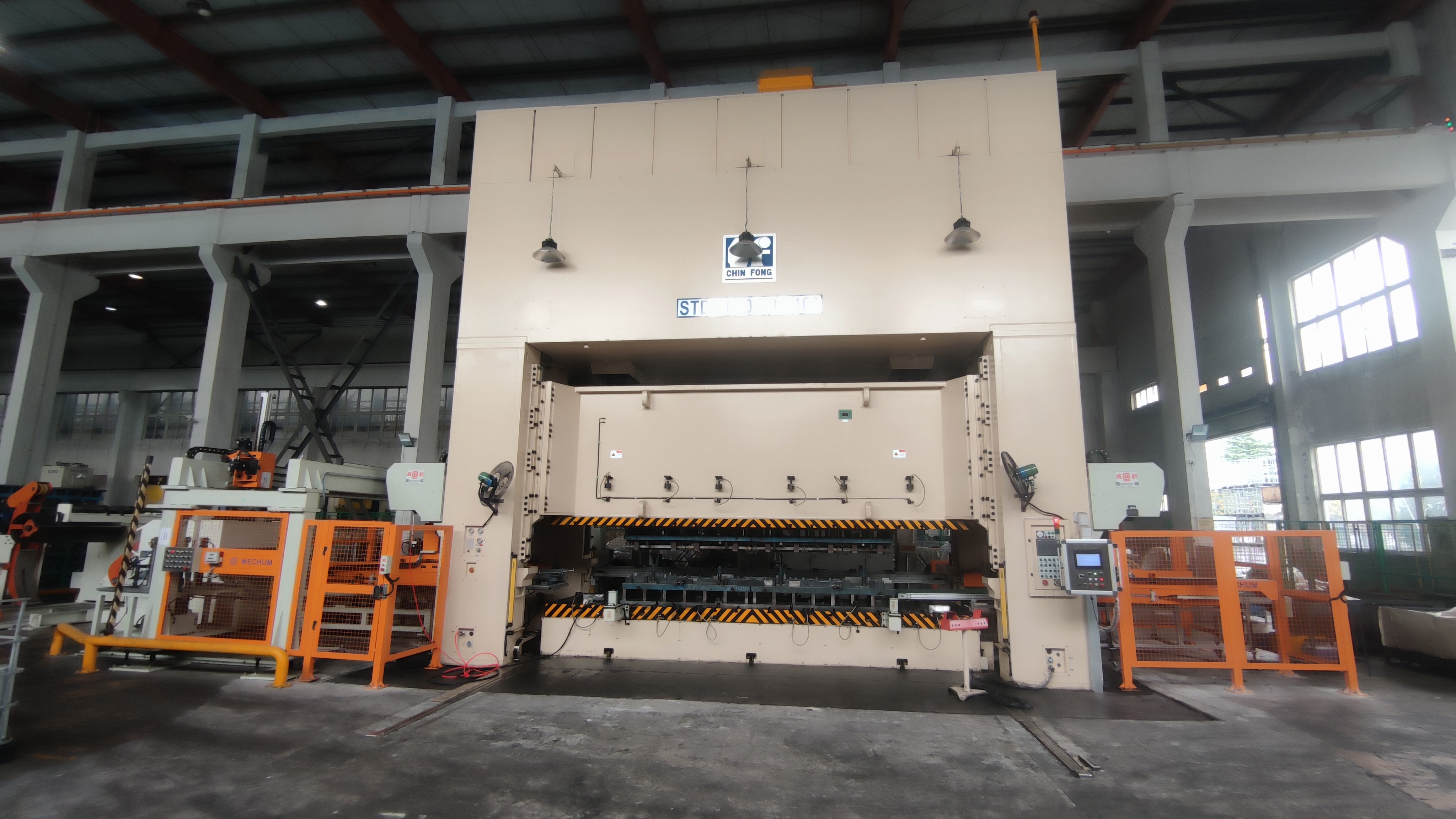

1、采用多伺服馬達驅動、夾料手臂懸掛與雙主Bar、輔機相輔助傳動實現可以在各工位間的循環傳遞工件，臂間距離和工位距離相等，取料手臂同步地沿把工件從一個工位移動到下一個工位，提高自動化程度；
2、舉升運轉采用滾珠絲桿驅動，并設置平衡氣缸平衡機件重量，降低電機所須功率及電力消耗。舉升傳動系統并配備有剎車裝置，于關機停電停氣狀態時能維持關機前之高度位置不下落。沖床曲軸角度輸出軸端連接一個絕對值式編碼器，所有前送（X軸）、閉合（Y軸）、舉升（Z軸）三軸向伺服電機接追隨此編碼器訊號實現與沖床同步運轉；
3、具備相應的電動注油系統，黃油潤滑系統提供主傳動、導軌潤滑等用油；
4、每個抓取料臂固定于平行的主Bar移送桿，主Bar由機械手本體（X軸驅動單元）驅動作左右移送，另由Z軸驅動單元驅動作上下垂直舉升并通過Y軸驅動單元驅動主Bar作Y向夾料（內移夾緊、外移放松）動作，實現同步機械手做3D運行動作。機械手的各軸均可依照客戶的工藝要求進行調整（在人機界面中進行參數輸入、更改）；
5、機械手每個手臂上都裝有傳感器檢測裝置（近接式傳感器）；
6、線體可追加卷式送料機、片料積料架等輔助設備實現連線生產；
規格Specification:
型號 | W3DMR系列 |
驅動方式 | 全伺服 |
操作方式 | 中央操作平臺（觸摸屏） |
X軸行程(左右前移) | 100-1500mm（可定制） |
Y軸行程(夾持) | 100-500mm（可定制） |
Z軸行程（舉升） | 100-500mm（可定制） |
送料精度 | ±0.20mm |
最大抓取重量 | 10kg |
吸料檢知 | 近接式傳感器、真空檢知 |
夾取料方式 | V型夾爪、弧形夾爪 |
外部電源需求 | 3P AC380V |
運行節拍 | Max:15~30次/min(具體視線體配置） |
